一、產品概述與型號解析

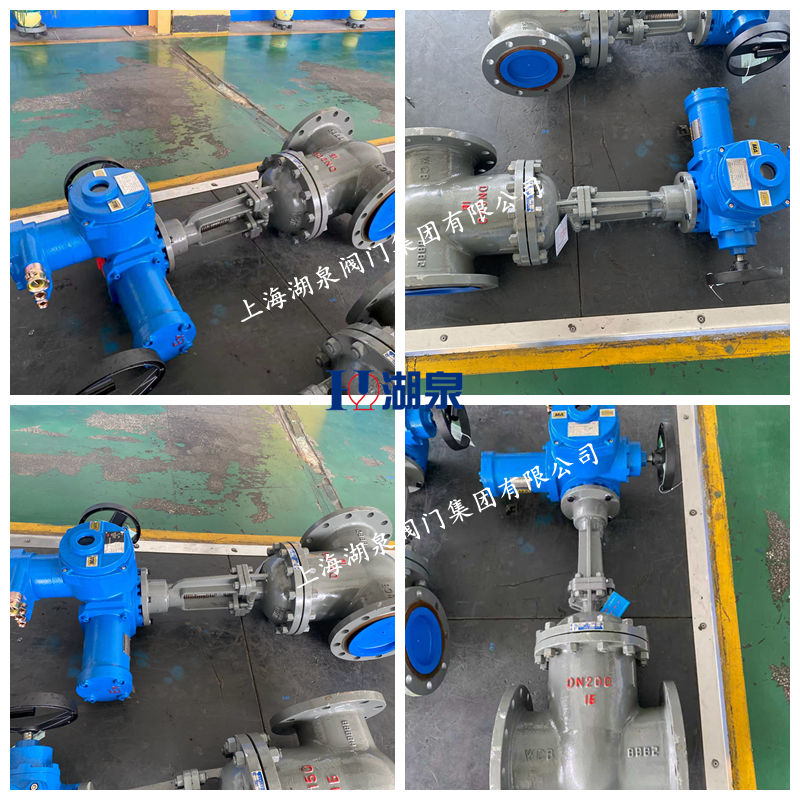

Z60-24多回轉電動執行器，簡稱Z型電裝，是閥門實現開啟、關閉控制的驅動設備。‌ 其型號標識遵循行業慣例：“Z”代表多回轉電動裝置；“60”表示額定輸出轉矩為600 N·m（約60 kgf·m）；“24”指標準輸出轉速為24轉/分鐘。‌該型號通常以三相380V交流電（50Hz）作為常規電源。‌ 產品廣泛應用于電力、冶金、石油、化工、造紙、污水處理等行業。‌

二、主要技術參數與性能

• ‌核心機械參數‌

  • ‌額定輸出轉矩‌: 600 N·m。‌
  • ‌輸出轉速‌: 標準為24 r/min，也可根據需求提供其他轉速選項。‌
  • ‌最大閥桿直徑‌: 可適配最大直徑為40mm的閥桿。‌
  • ‌最大轉圈數‌: 典型值為60圈。‌
  • ‌電機功率‌: 對應24 r/min轉速的標準配置為1.5 KW。‌

• ‌電氣與控制特性‌

  • ‌電源‌: 常規為三相380V AC（50Hz），特殊訂貨可支持其他電壓與頻率。‌
  • ‌控制功能‌: 具備遠程與就地控制功能，帶有開關狀態指示燈。‌ 常規遠方控制信號可采用4~20mA模擬量信號。‌
  • ‌保護功能‌: 集成相位自動調校（相序自動糾正）、缺相保護、禁動延時保護、電子互鎖及瞬間過力矩保護等，增強了運行可靠性。‌

• ‌結構與工作環境‌

  • ‌結構組成‌: 由電動機、減速機構、力矩控制機構、行程控制機構、開度指示機構、手-電動切換機構、手輪及電氣部分構成。‌
  • ‌防護類型‌: 基礎型號為戶外型（W），適用于無易燃易爆介質的場所；另有隔爆型（B）可選，適用于爆炸性氣體環境。‌
  • ‌工作環境溫度‌: -20℃ 至 +60℃（特殊訂貨可擴展范圍）。‌
  • ‌防護等級‌: 通常為IP55，特殊訂貨可達更高等級。‌

三、產品核心特點

• ‌高精度與智能化‌: 采用大規模數字集成芯片，功能強大，精度等級高。‌ 采用高精度壓力傳感器測量輸出軸力矩，誤差率≤5%，并可動態監視與顯示過力矩、堵轉狀態。‌位移傳感器采用霍爾傳感器，閥門定位精度可達1級。‌
• ‌操作便捷‌: 執行機構的功能、參數設置、調試及現場操作可通過手持式紅外遙控器進行，無需打開箱蓋。‌ 配備就地?cái)?shù)字顯示器（LCD），支持全中文及字符菜單式操作，直觀易用。‌
• ‌機電一體化設計‌: 結構緊湊，體積小，重量輕。‌ 具備手電動自由切換功能，操作簡單。‌
• ‌接口靈活‌: 接線端子排提供24-48個不等接點可選，配備監視遠程位置指示的位置繼電器，并可兼容通訊系統。‌

四、典型應用與選型注意事項

該執行器適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等閥門，可用于明桿閥或暗桿閥。‌ 在選型時，需根據實際應用的閥桿直徑、所需轉矩、轉速以及環境條件（如是否需要防爆）來確定具體型號與配置。對于有調節控制需求的場合，需注意“普通開關型”與“整體調節型”的區別。
