產品名稱：電動襯膠碟閥D971J/S-10/16 DN50（腐蝕性介質的管道）[ 2025-11-13 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片
  • D971J/S-10/16 DN50電動襯膠蝶閥是一款對夾式、中線結構的軟密封蝶閥，適用于水、空氣、天然氣等弱腐蝕性介質，工作溫度≤120℃，廣泛應用于電廠、化工、冶金等領域。

    產品特點

    • ‌結構設計‌：采用中線心結構，蝶板為框架式，強度高、流阻小，支持雙向密封，安裝方向不受限 。 ‌
    • ‌密封材料‌：丁腈橡膠（NBR）密封圈，耐溫-40℃~90℃，適用于水、油品等介質 。 ‌
    • ‌驅動方式‌：支持電動、渦輪驅動，電動執行器具備智能控制、雙向限位等功能 。 ‌
    • ‌材質與標準‌：閥體為鑄鋼（WCB），符合GB/T 12238-2008等國家標準 。 ‌

    技術參數

    • 公稱通徑：DN50
    • 公稱壓力：PN1.0/1.6 MPa
    • 適用溫度：-40℃~90℃（丁腈橡膠）
    • 介質：水、空氣、天然氣、弱腐蝕性流體
    • 泄漏率：符合GB/T 13927-92標準 。 ‌

    應用場景

    • 電廠脫硫脫硝、化工管道、污水處理等系統，用于調節流量或截斷介質 。 ‌

  • DN L H H1 A B ФD
    0.6MPa 1.0MPa 1.6MPa
    50 43 77 443 125 125 88 99 99
    65 46 85 463 125 125 108 118 118
    80 46 95 483 125 125 124 132 132
    100 52 105 498 125 125 144 156 156
    125 56 129 682 325 245 174 184 184
    150 56 132 736 325 245 199 211 211
    200 60 165 800 325 245 254 266 266
    250 68 197 895 363 313 309 319 319
    300 78 234 956 363 313 363 370 370
    350 78 283 1029 363 313 413 429 429
    400 102 325 1103 363 313 463 480 480
    450 114 369 1186 465 469 518 530 548
    500 127 404 1280 546 431 568 582 609
    600 154 470 1321 546 556 667 682 720
    700 165 503 1431 546 556 772 794 794
    800 190 571 1542 546 556 878 901 901
    900 203 621 1800 617 706 978 1001 1001
    1000 216 702 2363 632 706 1078 1112 1112
    1200 254 818 2583 632 706 1295 1328 1328

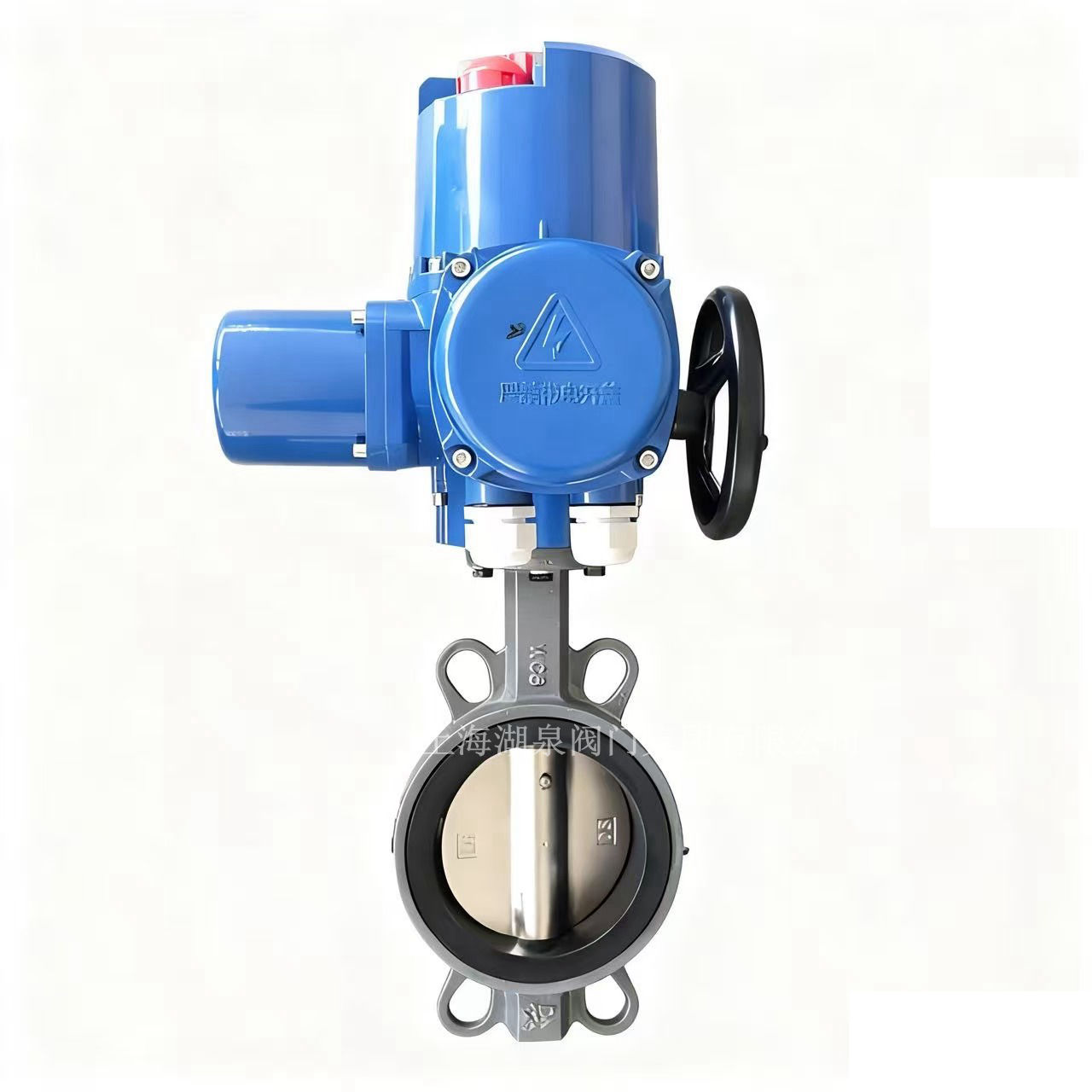

  • 電動蝶閥
